INSTALAÇÃO DO APARELHO E FUNCIONAMENTO

Para instalar nosso aparelho não é preciso soldar ou enroscar tubos, basta usar um duto de saída de alumínio indicado e pronto.

Este duto é flexível e permanece na posição moldada e está disponível em nossos revendedores ou empresas especializadas para aquisição na metragem necessária.

Duto fabricada em alumínio industrial flexível., não acompanha o aparelho, necessário solicitar no ato da compra.

Pode ser instalada a partir da parte externa da sua sauna, curvar  e ficar na posição desejada. Lembre-se de na parte interna da sala fazer uma curva para baixo para evitar queima nas pernas dos usuários. Em caso de dúvidas entre em contato com o revendedor ou pelos nossos meios de contato.

ATENÇÃO: Este produto foi projetado para o funcionamento na parte externa da sala de sauna, sob nenhuma circunstancia deve ser colocado no seu interior sob risco de choque elétrico. Em dúvida, consulte nosso serviço de atendimento ao consumidor neste site.

Basta fazer como no exemplo ao lado, um furo na parede de 40mm, introduzir o tubo pelo furo,  na parte interna da sala, dobre o tubo em direção ao piso para que o vapor vá para o solo assim o vapor aquecerá da parte mais baixa para cima, coloque um pires com algodão e essência, cuidado: vapor muito quente.



Introduza o tubo pela parede na parte interna dobre o duto para baixo ficando a distante 10cm do piso.

Procure um local onde o acesso seja nulo para evitar que qualquer usuário encoste ou submeta as pernas ao vapor

A tecnologia da sauna Nevada é totalmente diferenciada, seu sistema de aquecimento é inovador e eficiente, possui controle de temperatura para manter a sua sauna sempre aquecida na temperatura que você desejar, OBS: Não aqueça com temperaturas extremas, use o bom senso e mantenha uma temperatura confortável entre 40 a 45 graus. O sistema conta também com um temporizador(Dependendo do modelo) para desligar e ligar a o aquecimento em horários definidos. Todos os nossos  equipamentos são previamente testados e aprovados para você receber o melhor de nossa empresa. Nosso equipamento é portátil, isso significa que você pode transporta-lo para onde quiser, seu peso e medidas são muito confortáveis para transporte.

Nosso equipamento utiliza sistema de menor volume de água, nisso a economia de energia conta em muito pois o aquecimento é mais rápido e mais poderoso. O nosso sistema conta com um identificador de volume de água que verifica se há água suficiente no sistema prolongando ao máximo a vida útil da resistência.

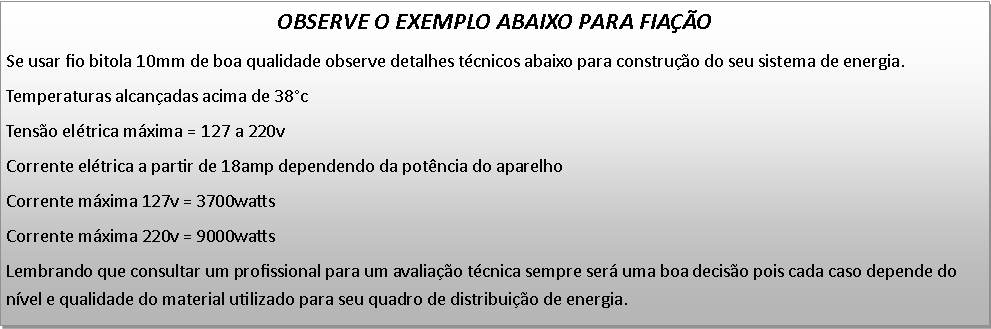

Para ligar o aparelho na energia usar dois fios de cobre de no mínimo 10mm de boa qualidade ligados a um disjuntor(veja  relação com a potência em Watts abaixo) .  Ligar o tubo de vapor para dentro da sauna e pronto. O tempo total de aquecimento vai depender da região e do clima.  Nosso aparelho trabalha com a carga de 12v para o funcionamento interno em placa de circuito e toque sensitivo na tela, sistema seguro contra choques ao tocar no equipamento. A parte eletrônica é toda em acrílico black com base emborrachada.  Não há risco de choque “ Se instalado conforme o manual”.

Muito robusto e potente, não se detém pelo seu pequeno tamanho. Na verdade uma das características de potência se deve mesmo ao seu compacto sistema de aquecimento.

PROPORCÕES DOS APARELHOS

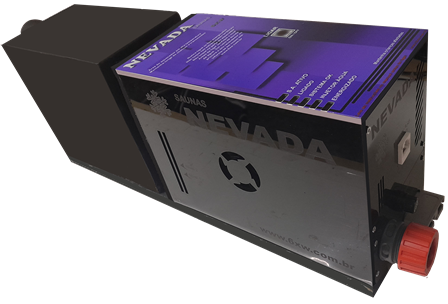

Saída de vapor

Caixa de aquecimento

Emborrachamento

Verificador de nível de água, nos aparelhos mais novos o nível é via leds na parte de cima do aparelho

Chave segurança

Caixa em acrílico do sistema

Fusível

Botão Touch ou chave  on/off

Cooler

Nunca abafar

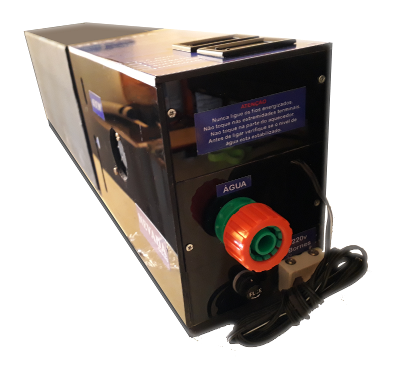

Ligação da água de caixa.

Normalmente os aparelho são entregues envoltos em plástico filme transparente de proteção na parte de cima dos controles, sempre que possível troque este filme para manter os instrumentos protegidos de umidades e sujeiras.

FÁCIL, RAPIDO E SEGURO

Ligação com sistema de encaixe de mangueira de jardim, basta colocar a mangueira na entrada e rosquear. Ligue sempre água proveniente de uma fonte com baixa pressão, evitando água de rua direta. Pressão em excesso será eliminada pelo aparelho, apresentando vazamento do excesso para evitar estouro do sistema hidráulico. Em caso vazamentos, verifique a pressão da água, recomendamos utilização de sistema de redução de pressão se não houver caixa de água no local.

Bornes para ligar a energia. Simples de ligar, encaixe tipo plug., ou fios

Sistema ante choques para conectar o aparelho à energia.

ATENÇÃO: Sempre que o aparelho estiver vazio de água sendo a primeira ligação ou tendo esvaziado para manutenção, ligue o aparelho na água e na energia primeiro antes de iniciar a produção de calor, deixe que o aparelho estabilize a água para depois pressionar o botão ligar através da tecla touch/chave on/off.

Pino captador de calor para ser inserido para dentro da sala de sauna, faça um furo com um pequena broca de dentro para fora da sala de sauna na altura média de 1 metro a 1,20 cm. Transpasse o pino captador para dentro da sala de sauna e deixe a metade do pino a amostra procure fixa-lo longe da saída de vapor. OBS: quanto mais o pino estiver para dentro da sala de sauna, mais rápido ele detectará a temperatura a regular. Assim como quanto mais alto, mais temperatura será detectada. Porem, se muito alto o pino, a parte de baixo pode não aquecer adequadamente.

OBS: Para cada sala de sauna existem condições adversas, consulte o fabricante em casos em que a temperatura não alcance ou supere as expectativas de calor. Lembre-se: A temperatura a alcançar depende do local, da estrutura da sala, do tamanho, do material utilizado e posicionamento do leitor térmico.

Metade da altura +-

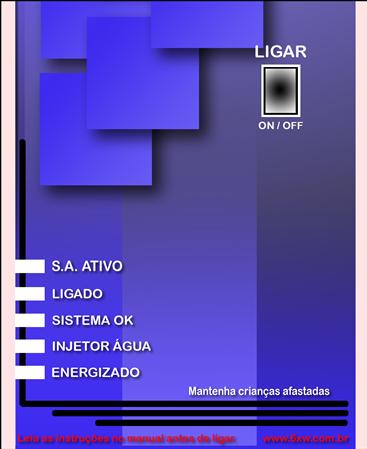

Botão touch digital para acionar a resistência e iniciar o aquecimento

Led VERMELHO verificador de SISTEMA DE AQUECIMENTO ATIVO.

Led AZUL sistema de varredura ativo e operante.

Led BRANCO indicando que o sistema esta OK e operando corretamente

Led VERDE piscara no ato da  injeção de água

Led AMARELO indicador de sistema energizado

PAINEL DE CONTROLE NO APARELHO

Esquema de ligação da mangueira de vapor





ATENÇÃO: Se por qualquer motivo a água do aparelho retornar em excesso, desligue o aparelho, veja se não há obstruções na saída de vapor. Caso o problema persista, entre em contato com seu revendedor ou assistência técnica.

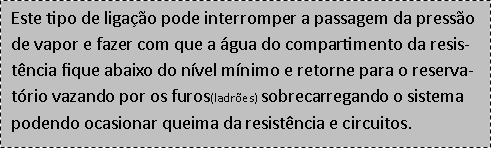

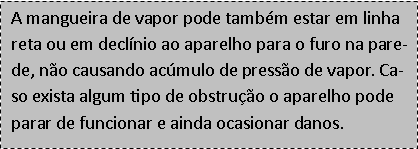

Recomendamos a ligação da saída de vapor para a entrada da sala de sauna da mesma bitola de 1 ½ para evitar o estrangulamento da pressão do vapor forçando o retorno da água para o compartimento em acrílico possibilitando a queima da resistência e danos ao sistema eletrônico de controle.



INICIANDO O FUNCIONAMENTO DO APARELHO

Depois de haver tomado todas as providencias de ligação citados neste manual, com a mangueira de água ligada e os cabos de energia conectados ao aparelho, abra o registro da água e ligue a energia no disjuntor, o sistema do aparelho verificará se existe água no reservatório e se não houver começará e enche-lo imediatamente, aguarde até que o sistema estabilize a água, isso será perceptível quando o sistema parar de injetar água. Somente depois de haver água no reservatório o sistema permitirá o acionamento.

Para iniciar o aquecimento da água e gerar vapor no compartimento da resistência pressione a tecla touch/chave LIGAR/ON no painel ou no controle remoto, o sistema iniciará o aquecimento. Para deligar basta pressionar novamente a tecla touch/chave ou off.



MANUTENÇÃO

Aconselhamos a cada três meses desconectar o aparelho da energia e da água, e vire-o para cima com a parte de saída do vapor para baixo esgotando toda a água para retirar impurezas do reservatório, encha-o novamente pelo cano de saída de vapor e torne a esvaziar, faça isso até que saia somente água limpa do reservatório, não ultrapasse o limite do nível de água. Então repita o processo de ligação como se fosse a primeira vez, deixando o sistema encher o reservatório antes de ligar no botão Ligar/On do aparelho.

Não lave o aparelho jogando água por cima da parte acrílica, apesar de ser lacrado, a água em excesso pode danificar os circuitos, recomenda-se, desligar o aparelho da energia para qualquer tipo de manutenção e para a parte acrílica e medidores use pano úmido. Sempre com o aparelho desligado.



Não ligue o aparelho antes de ler a instruções abaixo.

Em caso de dúvidas antes da instalação ligue ou envie mensagem a um de nossos representantes, todos os procedimentos tem ligação direta com a garantia do produto.

Após haver posicionado o aparelho ligue a mangueira de água de ½ na entrada na parte de traz do aparelho conforme modelo. Cuidado ao apertar, faça isso cuidadosamente apertando até que o bico da mangueira esteja firme, então ligue a água e veja se não esta vazando, se estiver vazando, aperte um pouco mais e tente novamente, faça isso até parar o vazamento.

Havendo ligado a mangueira de água ligue os cabos de energia (127 ou 220) volts “de acordo com a voltagem de fabricação do seu aparelho” nos bornes na parte inferior de traz do acrílico e os aperte bem nos parafusos se o sistema for de encaixe basta plugar corretamente. Lembre-se: a energia deve estar desligada neste momento para evitar choques. Após ligar os cabos nos borners/plugar e ligar a água na entrada de água do aparelho, ligue a energia.  Quando ligar o aparelho à energia, um led amarelo acenderá, indicando que o aparelho esta energizado e um sistema de identificação inteligente começará a injetar água nos compartimentos antes mesmo de você pressionar o botão touch de LIGAR/ON. O injetor automático de água fará várias injeções e um led verde piscará ao injetar a água. Espere até que o injetor estabilize a água antes de ligar o botão Ligar/On . Somente após haver feito estes procedimentos acima você deve ligar o aparelho através do botão Ligar/On. Tudo estando ligado e conectado, o aparelho verificará os níveis de segurança da água e só então iniciará o aquecimento da água para gerar vapor. Veja detalhes em Painel de Controle.

Aqui neste manual você encontrará as dicas de como usar seu aparelho.

Leia com atenção

SOBRE O ACIONAMENTO DO APARELHO.



Seu aparelho pode ter controle remoto(Acessório a parte) que facilita o seu acionamento a distância, sem a necessidade de contato.

Simples de usar, basta ligar o aparelho e pressionar ON para ligar e OFF para desligar.

LEMBRETE: Só se pode usar uma das opções de cada vez; se usar o controle remoto o touch/chave não deve ser utilizado para ligar o aparelho, se usar o touche/chave, não se deve utilizar o controle remoto. Um, não cancela o outro, portanto, se ligar no touch/chave a maquina não poderá ser desligada por controle remoto, se ligar pelo controle remoto não desliga por toque no touch/chave.

LEMBRETE: Não obstrua a parte de ventilação interna do aparelho, o cooler não pode estar colado na parede para não obstruir circulação do ar. O processo é importante para não haver superaquecimento. Também não deve ser exposto à sua própria produção de vapor pois o cooler sugará a  umidade para dentro do aparelho levando-o a ser danificado.

Lembrando que um profissional da área elétrica deve estar atento as chaves e disjuntores dedicadas ao equipamento bem como sistema ante surto de energia para evitar a queima de componentes eletrônicos.

Energia, veja no aparelho qual a voltagem indicada

ATENÇÃO: Antes de ligar o aparelho veja com o instalador que revise a corrente de tenção e voltagem antes e durante o funcionamento do aparelho para assegurar que não exista baixa ou alta excessiva de corrente que pode paralisar ou danificar o aparelho. Caso o local da instalação seja em áreas de fazendas, sítios ou locais onde a corrente de energia oscile, comunique a empresa fabricante para orientações.

EMBALAGEM DA

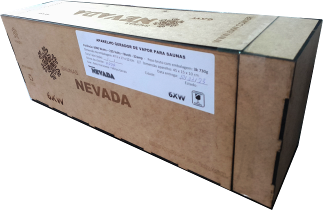

Os aparelhos da 6XW veem embalados em caixa de madeira reforçada reutilizável e devidamente protegido por dentro com espuma ou outro material adequado de proteção ante choque.

Dentro da caixa deve conter;

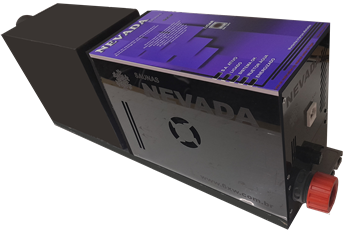

Um aparelho gerador de vapor

Um cabo com ponteira sensor de temperatura

Um pub de energia com pontas de fiação



As imagens acima representam os produtos e acessórios que podem ser adquiridos no ato da compra, não significando que todos acompanham o produto, necessário escolha dos opcionais de compra.

Controle remoto para ligação a distância.

Acessório opcional.

Painel de controle de parede sem fio opcional para ser colocado na parte externa, possui temporizador e termostato digital, touch/chave para ligar e controlar o aparelho a distância.

(para versões com painel de parede)

10cm

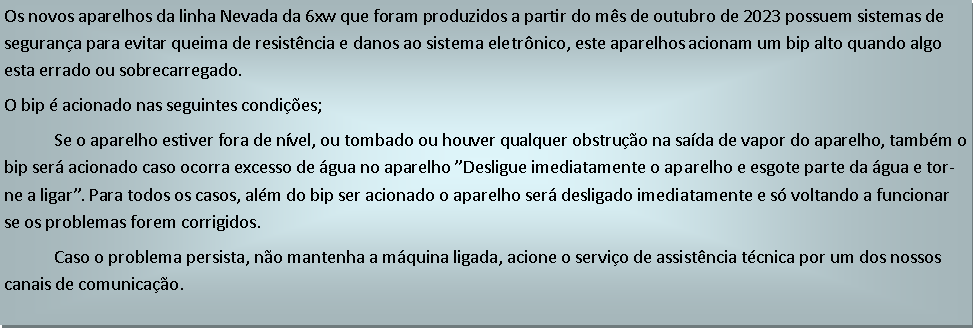

SENAL DE ALERTA DO APARELHO

Pino de detecção de calor para ambiente interno.

Este é o pino que vem acompanhado no cabo de sensor da temperatura

Leitor térmico

DÚVIDAS ENTRE EM CONTATO COM A ASSISTÊNCIA TÉCNICA

O designer pode mudar em outras versões ou melhorias.

TUTORIAIS DE CONFIGURAÇÃO, INSTALAÇÃO E USO

TERMOSTATO: Configuração do termostato do aparelho

Neste tutorial você encontrará informações de como configurar o termostato no painel de controle do aparelho.

TEMPORIZADOR: Configuração do temporizador do aparelho

Neste tutorial você encontrará informações de como configurar o temporizador contido no aparelho, no painel de controle, determinando o tempo de utilização.

PLUG ENERGIA: Como grimpar os fios no conector de energia 127/220v

É necessário lubrificar os contatos para evitar desgastes ao conectar e desconectar o plug, além de facilitar o encaixe e desencaixe dos Plugs.

LEDs Indicadores do sistema

Os Leds do sistema são muito importantes e indicam como esta o funcionamento do seu aparelho.

Fusível de segurança do aparelho

Veja a causa do porque o aparelho pode não ligar

Botão liga/desliga do aparelho

Parece simples, mas os botões tanto do aparelho quanto quaisquer aparelhos podem ocasionar defeitos e as vezes precisamos substitui-los, veja como fazer.

Ventilador ou cooler de refrigeração do aparelho

O cooler do aparelho é muito importante no funcionamento do aparelho, veja o vídeo com mais informações.

Sistema de vazão de excesso de água do aparelho

O aparelho possui um sistema de vazão de excesso, ele tem função importante no aparelho, veja o vídeo.

Saída de vapor do aparelho

Veja como instalar o seu aparelho e como funciona o sistema de saída de vapor.

Resistencia, como trocar

Nosso aparelho possui um sistema de proteção de resistência ante queima, veja como trocar se for necessário.

O aparelho não funciona?

Veja como proceder caso o aparelho venha a parar de funcionar

TOUCH de liga e desliga do aparelho.

Nosso aparelho possui um touch na parte de cima. Sem ele fica impossível ligar e desligar o aparelho, veja detalhes.

PAROU DE FUNCIONAR

Instalando e utilizando o painel de controle sem fio

Se a sua opção na compra foi com o painel de parede sem fio da 6XW, saiba como utiliza-lo neste vídeo.

Controle remoto liga/desliga a distância

Se a sua opção na compra foi com o painel de parede sem fio da 6XW, saiba como utiliza-lo neste vídeo.

Sistema Wi-Fi de controle a distância, via Alexa e outros.

Se a sua opção na compra foi com controle a distância por Wi-Fi, veja com instalar e utilizar.

Pino de controle  e detecção de temperatura do termostato

Saiba como instalar o pino de detecção da temperatura interna da sua sala de sauna

Tubo de ligação as saída de vapor para dentro da sala de sauna

Como instalar o tubo condutor de vapor para dentro da sua sala de sauna e qual utilizar.

Entrada de água no aparelho, como ligar e qual usar.

Veja neste vídeo como é fácil ligar a entrada de água no aparelho e qual tipo de mangueira utilizar na ligação.

PLUG ENERGIA: Lubrificação dos contatos de conexão do plug de energia 127/220v

É necessário lubrificar os contatos para evitar desgastes ao conectar e desconectar o plug, além de facilitar o encaixe e desencaixe dos Plugs.
